锅仔片的基本知识有哪些

返回列表来源:锅仔片发布日期:2018-7-28浏览:1541

    说到锅仔片可能还会有很多人是不知道是什么的,不知道没有关系,咱可以来了解一下看看这个锅仔片是什么,今天小编就来跟大家聊聊锅仔片的基本知识有哪些,它的主要作用是什么,不知道的看完这篇文章就知道锅仔片是什么了,好了接下来就跟着小编一起来看看吧。


锅仔片


  锅仔片(又俗称金属弹片或metal dome, snap dome),采用超薄(0.05mm-0.1mm厚度)和超硬(一般硬度为HV480-550之间)的不锈钢材料制成). 主要应用于薄膜开关、微型开关、PCB板、印刷线路板、硬性板等产品中。具有接触平稳、导通性强、回弹稳定、手感俱佳的几大优点。


锅仔片因其实良好的导通性能,在操作者和产品之间可起到良好的开关启用与控制作用。其次,锅仔片所具备的稳定回弹力(按下后自动回位),能够给操作者带来舒适的触动感。


锅仔片


而与此同时,锅仔片高达100万次触压的超长寿命,更为主体产品提供了最切乎实际的质量支撑。根据不同产品结构以及档次的需要,锅仔片可进行镀镍、镀银、镀金等多种不同的表面处理。

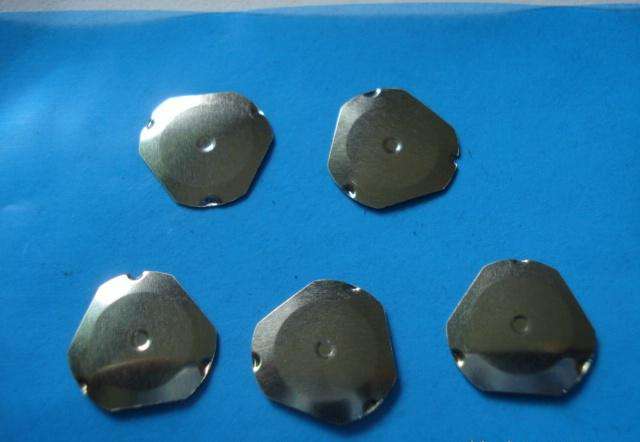

  一般常规的锅仔片,依其不同的形状分为:圆形锅仔片(腰圆/椭圆)、十字形锅仔片、三角形锅仔片、长方形锅仔片,直径从3mm20mm,力度从100g600gf, 甚至6,000gf (三角形弹片某些特殊直径/材料的才能达到, 极少使用)。


  与此同时,可以把若干个锅仔片按一定的位置,使用带胶的PET把它们贴合在一起,方便快速组装,精确定位等。一般板、按照线路板上对应的PAD(焊盘)位置来安排每一个金属弹片/锅仔片的位置, 以及其他元器件来设置对应的避空位及定位孔等。


锅仔片


  这种产品补称之为锅仔片导电膜,或金属弹片电膜,Dome片。有时,大家所说的锅仔片也范指此产品。它是一块包含金属弹片(锅仔片)PET薄片、用在PCBFPC等线路板上作为开关使用,在使用者与仪器之间起到一个重要的触感型开关的作用。


  以上就是锅仔片的基本知识有哪些的全部内容了,大家看完这篇文章了解了吗?锅仔片导电膜与传统的硅胶按键相比,薄膜按键具有更好的手感、更长的寿命、也可以间接地提高使用导电膜的各类型开关的生产效率,好了小编的分享就到这里了。
