锅仔片贴纸组装方法

返回列表来源:锅仔片发布日期:2016-1-11浏览:1705

 锅仔片贴纸我们知道便于组装而生,贴纸如何组装在PCB板上成为了我们的题,本文以文字和图片的方法简单讲述了单层贴纸和双层贴纸如何组装。

一、单层贴纸的组装方法:
单层贴纸只有一层PET也就是硅胶和PPA或LCP材料塑胶,我们主要那层沾手的塑胶撕下来就可以粘贴在PCB板上,然后轻轻压一下就能会很牢固的粘贴在上面,这样我们就完成了单层锅仔片贴纸如何在PCB板上组装,据图如下图。注意:一定要把塑胶撕开粘贴,外面那层油脂是没有粘贴性能,它是在生产运输和储存过程中对贴纸起到一个保护作用。

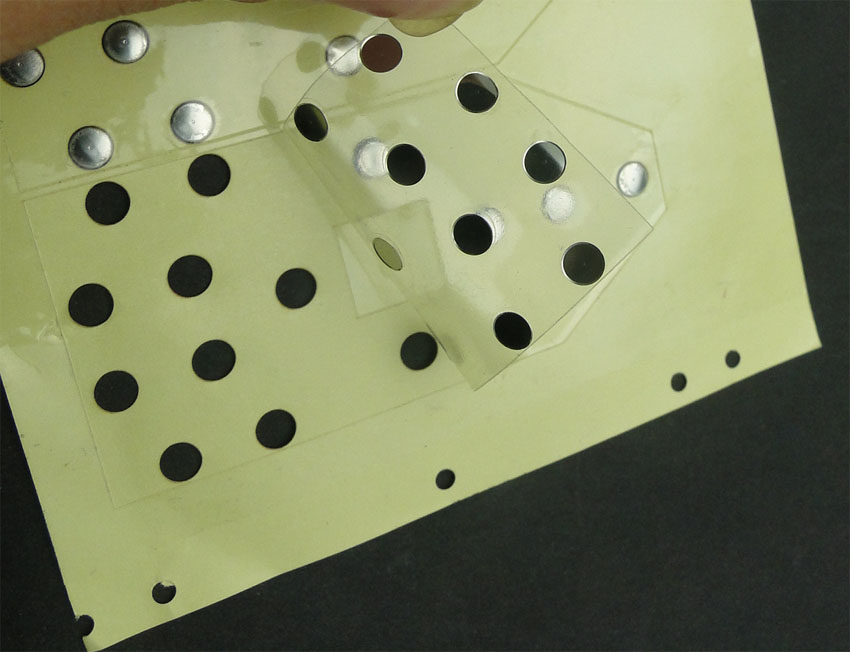

单层锅仔片贴纸如何撕下来如下图:



单层锅仔片贴纸如何撕下来

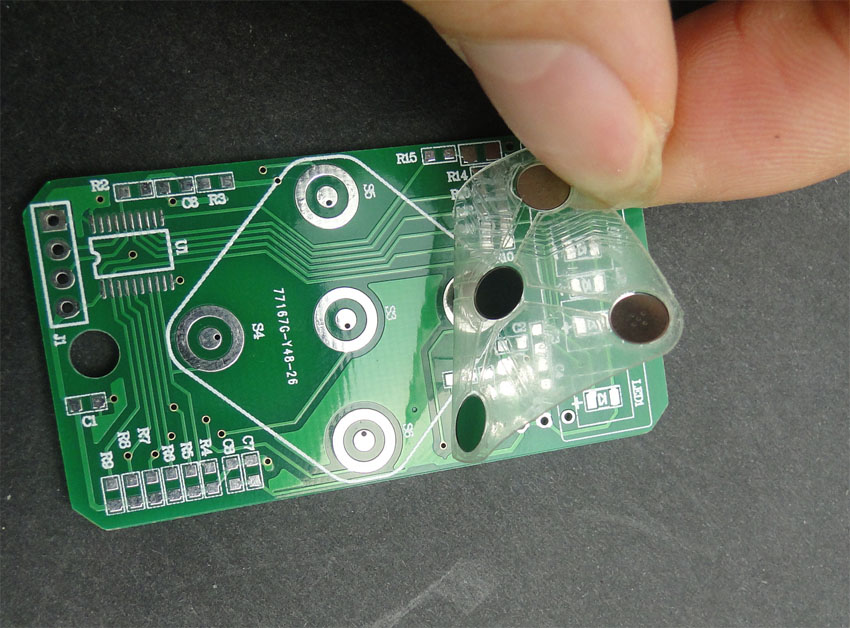

单层锅仔片贴纸粘贴在PCB板上如下图:



单层贴纸粘贴在PCB板上

二、双层贴纸的组装方法:

双层贴纸于单层贴纸不同,相对来说多了一层Spacer隔片,在使用过程中能阻止灰尘进入PET层,同样也适当的改善了操作手感,组装时并不会因为过快而被锅仔片所伤。双层贴纸在组装中我们要先把后面覆盖的一层薄胶撕掉不要,然后反过来在正面把贴纸撕下来粘贴在PCB板上,粘贴的时候要注意锅仔片要与导电部位对齐。

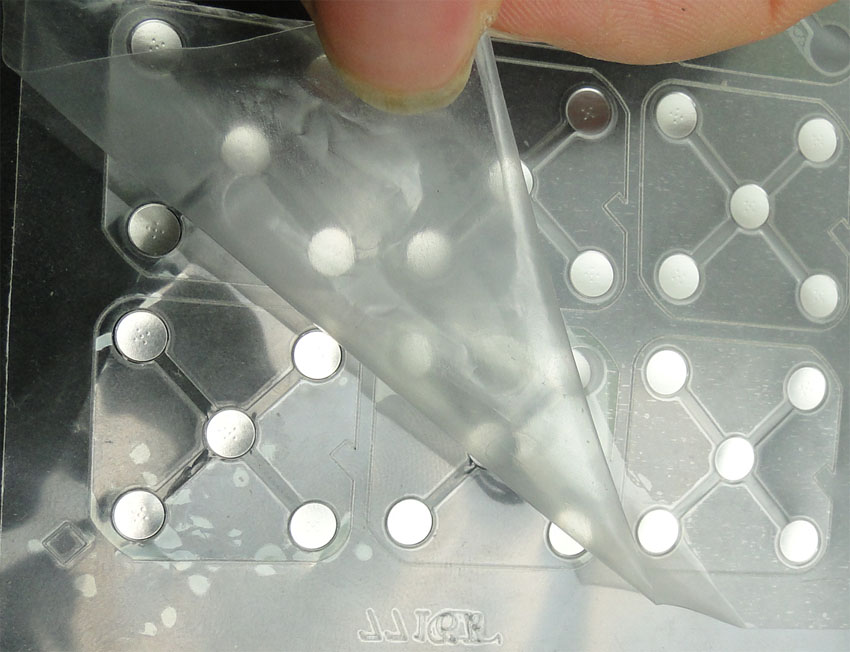

把塑胶薄纸撕掉如下图:



撕掉双层贴纸胶纸

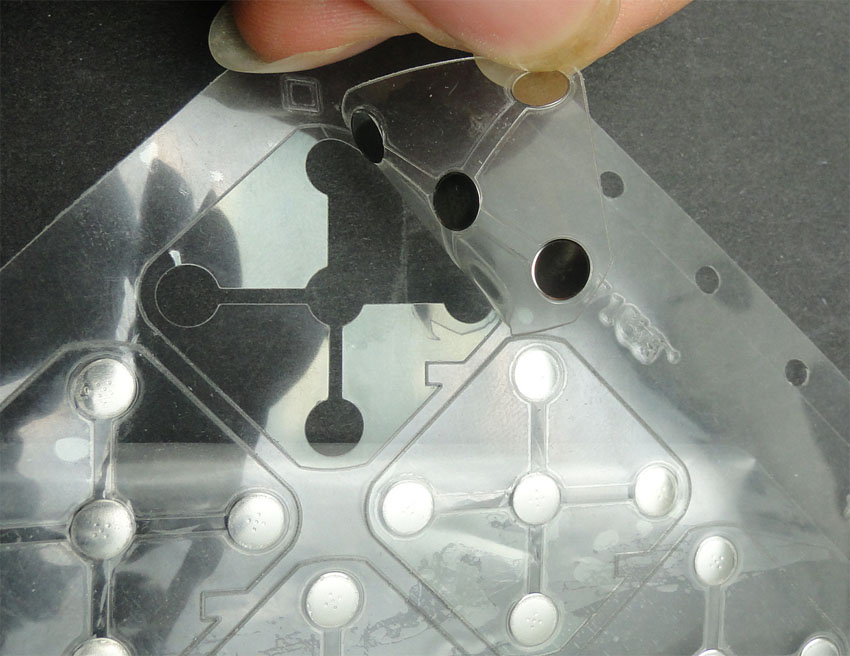

反过来撕下锅仔片贴纸如下图:



撕下双层贴纸

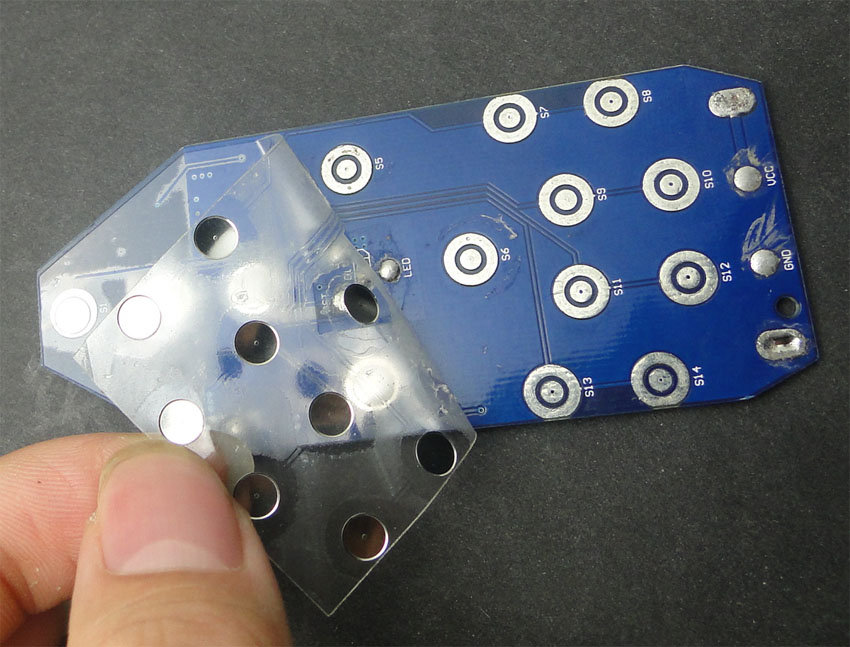

粘贴在PCB板上如下图:



粘贴在PCB板上

温馨提示:组装中一定要注意锅仔片要贴在PCB板的导电部位上方,不要有偏离,一张贴纸不能重复多次粘贴,尽量一次贴好锅仔片在导电部位上方,粘贴时要留意手不要碰到锅仔片上,不小心很容易被划伤,特别是在组装单层贴纸时更应该注意不要被划伤。
