锅子片常用规格尺寸大小

返回列表来源:锅仔片发布日期:2016-1-11浏览:548

导读:锅仔片现在常用的材料为不锈钢SUS301和SUS304两种,能充当各种电子产品按键弹片,通常我们也称为金属弹片。
锅仔片不是没有固定的形状和大小,属于一种特需定做产品,它可以随着产品的需求而改变形状大小。客户使用最多的规格尺寸大小也就是目前比较常用的锅仔片尺寸大小。

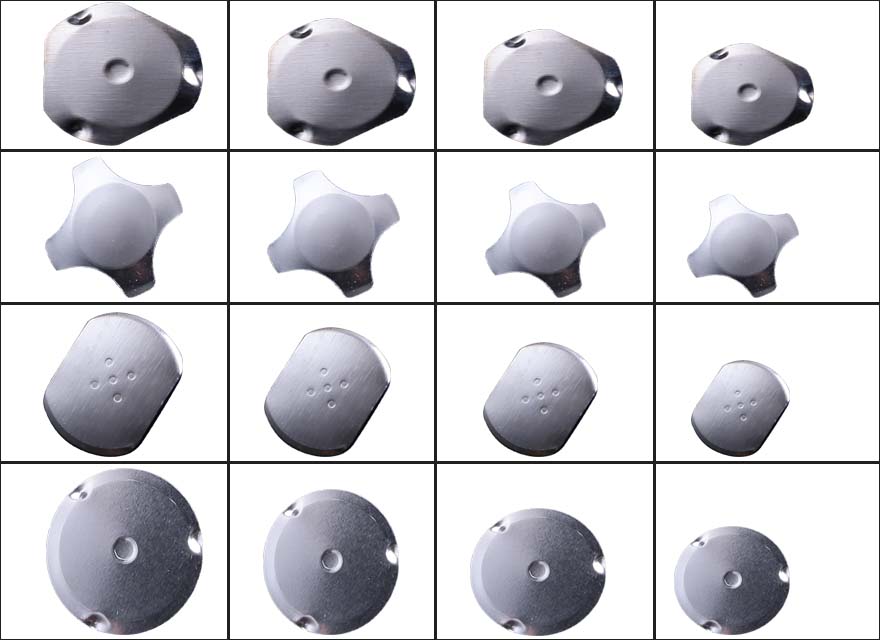

常用的四种锅仔片大小如图



常用锅仔片规格尺寸大小分别为:
圆形锅仔片规格尺寸:
圆形锅仔片尺寸有:2.5mm、3mm、3.5mm、4mm、4.5mm、5mm圆形按键目前属于这几种形状客户使用比较多多的。
圆形锅仔片力度有:90gf、100gf、130gf、160gf、180gf、200gf、220gf、250gf、260gf、280gf圆形按键客户使用最多的力度分为这几种。
圆形锅仔片外表:有顶部带一个触点、四个触点和五个触点按键,也有无点和顶部带一个触点边上均匀分布三个卡点,圆形锅仔片是所有锅仔片形状中行程最少的按键弹片。


三角形锅仔片规格尺寸:
三角形锅仔片尺寸: 3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、11mm、12mm三角形按键弹片目前这几种直径大小用的客户较多。
三角形锅仔片力度:130gf、160fg、 180gf、 250gf 280gf 320gf 350gf,三角形锅仔片按键使用力度一般都是这几种。
三角形锅仔片外表形状:三角形锅仔片有带脚和没带脚两种,带脚的三角形按键弹片可以直接焊接在PCB板上使用,带点情况有两种,一种是带一个点一种是周边三个点中间一个点。

十字形锅仔片规格尺寸:
十字形锅仔片尺寸:5mm、6mm、7mm、8.4mm、10mm、12mm、13mm,十字形锅仔片客户使用较多的直径大小有7种。
十字形锅仔片操作力度:130gf、180gf、220gf、280gf、350gf、400gf几种力度大小。
十字形锅仔片外表形状:有无点,中间带一个点,顶部带四个点和五个点四种。

椭圆形锅仔片和四边型锅仔片规格尺寸大小(椭圆形和四边形长方形正方形锅仔片分别用到了一起,因为他们不管是形状尺寸力度差别都不大):
椭圆形锅仔片尺寸大小为:3mm、3.5mm、4mm、4.5mm、5mm五种常用尺寸锅仔片按键。
椭圆形锅仔片操作力度:100gf、130gf、140gf、160gf、180gf五种力度是客户使用最多的。
椭圆形锅仔片外表形状:外表有无点、一个点、四个点和五个点按键弹片。


注意:三角形锅仔片带脚比较常见,圆形特别也有带脚的按键。相对来说圆形锅仔片是行程较小的,十字形锅仔片是行程较大的,椭圆形是直径和力度较小的,三角形是力度能达到叫高的一种形状按键弹片,特需能达到3000gf之间,所有锅仔片外表都可以镀银、镀锡等处理,不同形状锅仔片寿命可以一样,国内锅仔片寿命一般在10万次到70万次之间,很少有达到百万次的锅仔片按键。
